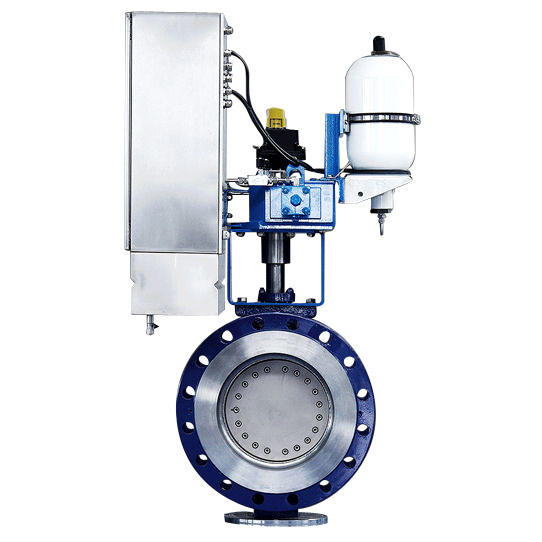

负载蝶阀

负载蝶阀主要适用于对低压介质的流量、压力控制。它是由扁平式铸造阀体和执行机构两部分组成。该系列蝶阀具有结构简单、操作方便、重量轻等特点，能广泛于石化、冶金、电站和轻工等行业的自动控制和远程控制。

性能优点

►阀体采用钢板焊接结构，阀部分按其结构分为开放型和后

   座型二种；

►开放型为无阀座结构，因此泄漏量较大，后座型是在开放

   型机构的基础上增加了阀座，因而其泄漏量较开放型结构

   有较大改善；

►阀盖型式分为标准型和外轴承型二种，标准型适用于口径

   DN500以下，外轴承适用于口径DN600以上。

产品范围

阀体型式：扁平式焊接阀体

尺寸：DN100~DN1400(4"~56")

公称压力：150~300LB

适用温度：－40～450℃

设计制造标准：ANSI B16.34/EN 12516

测试标准：IEC 534-4 Class V, ANSI/FCI70-2

法兰连接标准：ANSI B16.5/EN1092-1:2001

阀芯型式：中心旋转式（开放型、后座型）

阀瓣转角：60°、90°

流量特性：等百分比

导向管材料：316SS, 2Cr13
